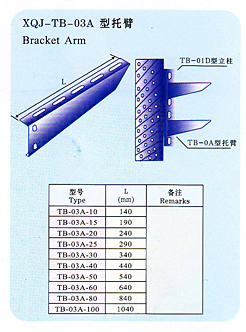

xqj-tb-03a型托臂

來源：http://www.szrdhz.com 發布于：2017/01/13

　　電纜橋架設計及施工要求

　　根據民用建筑電氣設計標準-GB 51348-2019里規定：

　　電纜橋架可適用于民用建筑正常環境的室內外場所的電纜或電線敷設。

　　在有腐蝕或非常潮濕的場所采用電纜橋架布線時，應根據腐蝕介質的不同采用塑料橋架或采取相應防護措施的鋼制橋架。

　　電纜橋架水平敷設時，底邊距地高度不宜低于2.2m。除敷設在配電間或豎井內，垂直敷設的線路1.8m以下應加防護措施。

　　電纜橋架水平敷設時，宜按荷載曲線選取佳跨距進行支撐，跨距宜為1.5m～3m。垂直敷設時，其固定點間距不宜大于2m。

　　電纜橋架多層敷設時，層間距離應滿足敷設和維護需要，并符合下列規定：

　　電力電纜的電纜橋架間距不應小于0.3m；

　　電信電纜與電力電纜的電纜橋架間距不宜小于0.5m，當有屏蔽蓋板時可減少到0.3m；

　　控制電纜的電纜橋架間距不應小于0.2m；

　　上層的電纜橋架的上部距頂棚、樓板或梁等不宜小于0.15m。

　　當兩組或兩組以上電纜橋架在同一高度平行敷設時，各相鄰電纜橋架間應預留維護、檢修距離，且不宜小于0.2m。

　　在電纜橋架內可無間距敷設電纜。在托盤內敷設電纜時，電纜總截面積與托盤內橫斷面積的比值不應大于40％。

　　槽盒內電纜的總截面積(包括外護層)不應超過槽盒內截面積的40％，且電纜根數不宜超過30根。

　　控制和信號線路可視為非載流導體，其電纜或電線的總截面積不應超過槽盒內截面積的50％。

　　有電磁兼容要求的線路與其他線路敷設于同一金屬槽盒內時，應采用金屬隔板隔離或采用屏蔽電纜或電線。

　　電線或電纜在槽盒內不宜設置接頭。當確需在槽盒內設置接頭時，應采用專用連接件。
